¿Qué es un Marco de Control y cómo funciona? – GD&T

Los marcos de control son elementos de identificación y tolerancia en forma de casillas que se localizan en los planos de fabricación en donde en cada casilla viene un simbolo y/o una especificación para el segmento en el cual se coloca

En la ingeniería el GD&T es muy importante para tener una fabricación optima de la pieza sin errores y la introducción de los marcos de control es una herramienta importante para las especificaciones de la pieza

Marco de control de característica es un rectángulo dividido en compartimentos conteniendo el símbolo de característica geométrica seguido por el valor de la tolerancia o descripción, modificadores y cualquier referencia de característica datum aplicable. Cuando sea aplicable, la tolerancia es precedida por el símbolo de diámetro o diámetro esférico y seguido por un modificador de condición de material.

Cuando una tolerancia geométrica es relacionada a un datum, esta relación es indicada metiendo la letra de la característica datum de referencia en un compartimento seguido por la tolerancia. Cuando sea aplicable, la letra de referencia de característica datum es seguida por un modificador de límite (Boundary) de material.

Cuando un datum es establecido por dos o más características datum (ejemplo, un eje establecido por dos características datum) todas las letras de característica datum de referencia, separadas por un guión, son metidas en compartimento simple. Cuando sea aplicable, cada letra de característica datum de referencia es seguida por un modificador de límite (Boundary) de material.

Marco de Control de Característica Incorporando Dos o Tres Características Datum de Referencia

Donde más de un datum es requerido, las letras de la característica datum (cada una seguida por un modificador límite (Boundary), cuando sea aplicable) son metidos en compartimentos separados en el orden deseado de precedencia, desde izquierda hacia la derecha. Las letras de característica datum de referencia no necesitan estar en orden alfabético en el marco de control de característica

Marco de Control de Característica Compuesta

Para un marco de control de característica contiene una sola entrada de un símbolo de característica geométrica (posición o perfil) seguida por cada tolerancia y requerimiento de datum uno arriba del otro.

Marco de Control de Característica Combinado y Símbolo de Característica Datum

Cuando una característica o patrón de características controladas por una tolerancia geométrica también sirve como una característica datum, el marco de control y el símbolo de característica datum puede ser combinada

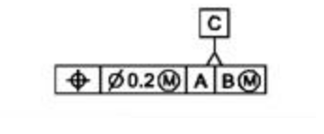

El símbolo de característica datum puede estar adjunto al marco de control de característica. En el ejemplo de tolerancia posicional, una característica es controlada para posición en relación a los datums A y B, e identificada como característica datum C.

Para el caso de tolerancias proyectadas es decir; cuando una tolerancia posicional o de orientación es especificada como una zona proyectada de tolerancia, el símbolo de zona proyectada de tolerancia es colocado en el marco de control de característica junto con la dimensión indicando la mínima altura de la zona de tolerancia. Esta seguirá la tolerancia establecida y cualquier modificador.

Cuando se necesite aclarar, la zona proyectada de tolerancia será indicado con una línea de cadena, y la altura mínima de la zona de tolerancia es especificada en una vista del dibujo. La dimensión de la altura puede entonces ser omitida desde el marco de control de característica.

Colocación del Marco de Control de Característica

Un marco de control de característica está relacionado a una característica considerada por uno de los siguientes métodos y como es descrito en la

  • (a).- localizando el marco abajo o adjunto una nota con una guía dirigida o dimensión pertinente respecto a la característica.
  • (b).- adjuntar una guía desde el marco apuntando a la característica.
  • (c).- Adjunto a un lado, esquina, o un final del marco respecto a una línea de extensión desde la característica, proveyendo esta una superficie plana.
  • (d).- Adjunto a un lado, esquina, o un final del marco respecto a una extensión de la línea de dimensión pertinente al tamaño de la característica.
  • (e).- colocando una nota, carta, o el bloque general de tolerancia.
